Конденсатор низкого напряжения Производитель
。Номинальные уровни напряжения (кВ): 0,33, 0,45, 0,48, 0,525, 0,80.
。Номинальная мощность (квар): 15~100
。Допуск емкости (мкФ): 0~+3%
。Тангенс угла потерь (tanδ): ≤0,1% (при Un, 50 Гц, 20 ℃)
Приложение
В последние годы быстрое развитие науки и техники, энергетических систем, большое количество выпрямителей, преобразователей частоты и крупномасштабного силового электронного оборудования, а также последующее гармоническое загрязнение сети становятся все более серьезными, так что обычные конденсаторы легко повредить, чтобы справиться со все более серьезной средой электросети, наша компания разработала фильтрующий конденсатор переменного тока. Фильтрующий конденсатор переменного тока представляет собой конденсатор с большим сопротивлением току, который соединен последовательно с реактором для создания резонанса. , с каналом с низким импедансом для поглощения высоких гармоник, для фильтрации гармоник продукт также используется в качестве компенсации реактивной мощности.
Конструктивные особенности
1. Корпус изготовлен из высококачественной холоднокатаной листовой стали и сварен аргонно-дуговой сваркой. Корпус из ковкого железа обработан железной печатью для защиты от коррозии, обе стороны прокатаны и загерметизированы.
2.Пропитывающий агент нетоксичен.
3. Встроенный разрядный резистор.
4. Для компонентов конденсатора используется высококачественная высокотемпературная металлизированная полипропиленовая пленка.
5. Плотность тока компонентов составляет одну треть плотности тока обычных конденсаторов, что значительно улучшает сопротивление току.
Основные технические параметры
Номинальные уровни напряжения (кВ): 0,33, 0,45, 0,48, 0,525, 0,80
Номинальная мощность (квар): 15~100
Допуск емкости (мкФ): 0~+3%
Тангенс потерь (tanδ): ≤0,1% (при Un 50 Гц, 20 ℃)
Выдерживаемое напряжение между фазами: 2,15Un 60 с, без постоянного пробоя или пробоя
Выдерживаемое напряжение между фазой и корпусом: 2Un+2 кВ (для напряжений ниже 3 кВ используйте 3 кВ) 10 с, без постоянного пробоя или пробоя
Макс. Допустимое напряжение: может работать непрерывно при ≤1,75Un.
Макс. Допустимый ток: конденсаторы могут работать длительное время при напряжении 2,35 лн; разрешено бегать 4 часа при 3.21ln
Разрядное устройство: После отключения источника питания напряжение падает ниже 50 В в течение 180 секунд.
СПЕЦИФИКАЦИЯ

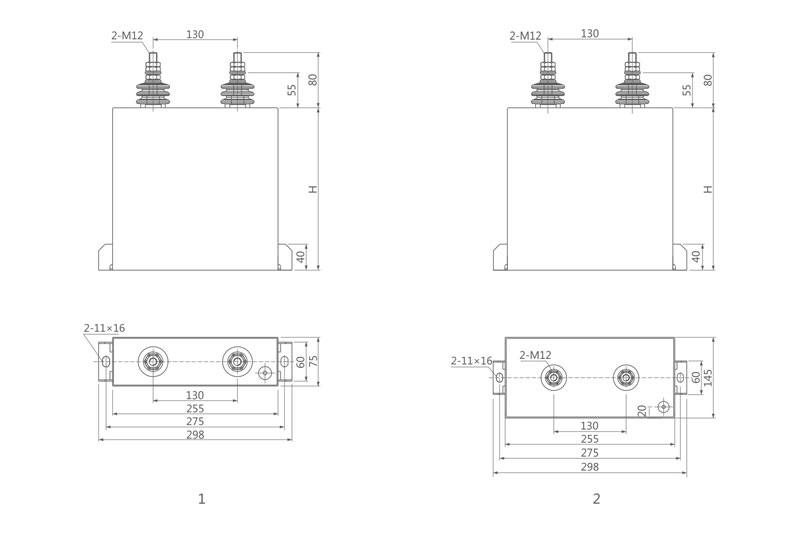

СПЕЦИФИКАЦИЯ | НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ (кВ) ООН | НОМИНАЛЬНАЯ МОЩНОСТЬ (квар) Кн | НОМИНАЛЬНАЯ МОЩНОСТЬ (мкФ) Сп | НОМИНАЛЬНЫЙ ТОК (А) В | ВЫСОТА(мм)/рис. Стальной лист | Фигура/Высота (мм) жесть |
0,33-15-1 | 0,33 | 15 | 438,7 | 45,5 | 200/рис. 1 | Б/210 |
0.33-20-1 | 0,33 | 20 | 584,9 | 60,6 | 200/рис. 1 | Б/260 |
0,33-30-1 | 0,33 | 30 | 877,3 | 90,9 | 300/рис. 1 | Б/310 |
0.33-40-1 | 0,33 | 40 | 1169,8 | 121,2 | 350/рис. 1 | С2/280 |
0.33-50-1 | 0,33 | 50 | 1462,2 | 151,5 | 450/рис. 1, 4 термина | / |
0,45-15-1 | 0,45 | 15 | 235,9 | 33,3 | 150/рис. 1 | А/210 |
0,45-20-1 | 0,45 | 20 | 314,5 | 44,4 | 200/рис. 1 | Б/210 |
0,45-30-1 | 0,45 | 30 | 471,8 | 66,7 | 300/рис. 1 | Б/260 |
0,45-40-1 | 0,45 | 40 | 629,1 | 88,9 | 350/рис. 1 | Б/310 |
0,45-50-1 | 0,45 | 50 | 786,3 | 111,1 | 400/рис. 1 | С/280 |
0,45-80-3 | 0,45 | 80 | 1258,2 | 177,8 | 350/рис. 2, 4 термина | / |
0,45-100-3 | 0,45 | 100 | 1572,7 | 222,2 | 400/рис. 2, 4 термина | / |
0,525-15-1 | 0,525 | 15 | 173,3 | 28,6 | 200/рис. 1 | Б/210 |
0,525-20-1 | 0,525 | 20 | 231,1 | 38,1 | 250/рис. 1 | Б/210 |
0,525-30-1 | 0,525 | 30 | 346,6 | 57,1 | 350/рис. 1 | Б/310 |
0.525-40-1 | 0,525 | 40 | 462,2 | 76,2 | 450/рис. 1 | Б/230 |
0,525-50-1 | 0,525 | 50 | 577,7 | 95,2 | 300/рис. 2 | С/280 |
0.525-80-3 | 0,525 | 80 | 924,4 | 152,4 | 450/рис. 2, 4 термина | / |
0,525-100-3 | 0,525 | 100 | 1155,5 | 190,5 | 550/рис. 2, 4 термина | / |
