SC(B)9 Трансформатор высокого напряжения сухого типа
Общее описание:
Распределительные трансформаторы SC(B)11, SC(B)10, SC(B)9 с сухой изоляцией из смолы широко используются для электроснабжения и распределения в промышленных и гражданских целях, для понижения напряжения сети (6-35 кВ) до линейного напряжения. 400В. Трансформаторы имеют смоляную изоляцию, которая безопасна, не загрязняет окружающую среду, пожаробезопасна и может быть установлена непосредственно в центре нагрузки, а также отличается отсутствием необходимости обслуживания, простотой установки, низкими эксплуатационными расходами, низкими потерями и превосходной влагостойкостью.
Основное применение: высотные здания, аэропорты, терминалы, электростанции, трансформаторные подстанции, жилые районы или комплексы различных объектов.
Стандарт продукта: IEC60076 и GB/T10228, GB109411, GB4208, GB6450.
Основные характеристики:
1. Класс напряжения: 6-35 кВ.
2. Модель регулирования напряжения: переключатель ответвлений без возбуждения или под нагрузкой.
3. Диапазон постукивания: 5%, 2x2,5%,
4. Мощность мощности: 10-4000 кВА.
5. Частота: 50 Гц или 60 Гц.
6. Номер фазы: однофазный или трехфазный.
7. Векторная группа: Yyn0 или Dyn11.
8. Напряжение импеданса: 4~8%
9. Условия эксплуатации: относительная влажность 100%, температура окружающей среды не выше 40°C или в соответствии с требованиями заказчика.
10. Тип охлаждения: AN или AF.
11. Класс защиты: ИП00, ИП20, ИП23.
12. Уровень изоляции: F/F
Условия окружающей среды:
Высота: ≤1 000 м.
Самая высокая температура окружающей среды: +40 ℃.
Самая высокая среднегодовая температура: +20 ℃.
Самая высокая среднемесячная температура: +30℃.
Самая низкая температура: -25 ℃

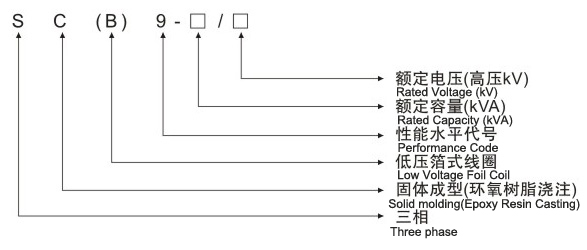

Значение модели
Технические данные:
Распределительный трансформатор сухого типа SC(B)9 с литой смолой

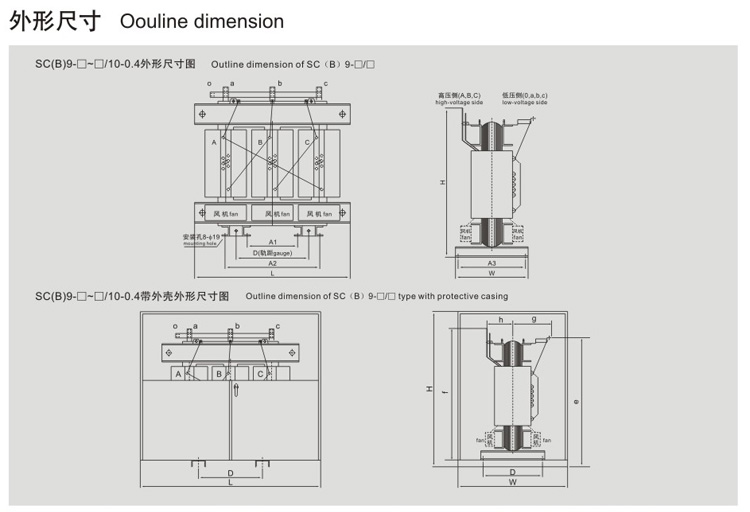

Модель | Напряжение Группа (кВ) | Конне- действие Метод | Инсул- еда | Импе- танцевать | нет- нагрузка потеря | Нагруженная потеря (120℃) | Нет- ток нагрузки | Измерение | Отслеживать датчик | Масса | ||||
без ракушка (см) | с ракушка (см) | без оболочки | с ракушкой | |||||||||||
% | Ватт | Ватт | % | Д*Ш *ЧАС | Д*А1* А2*А3 | Д*Ш *ЧАС | Д*е* еб*ть*ч | кг | кг | |||||
СК9 -10/10 | Высокий Напряжение 11 10,5 10 6.3 6 Низкий Напряжение 0,4 | Дин11 или Йин0 | П/Ж | 4 | 150 | 325 | 4,5 | 60* 45* 49 | 40*40 *40*40 | 90* 80* 85 | 40*47* 49*24 *18 | 550 | 130 | 250 |
СК9 -20/10 | 4 | 185 | 630 | 4 | 60* 45* 56 | 40*40 *40*40 | 90* 80* 85 | 40*54* 56*24 *18 | 550 | 170 | 305 | |||
СК9 -30/10 | 4 | 215 | 750 | 3.2 | 62* 45* 65 | 40*40 *40*40 | 105* 90* 100 | 40*62* 65*22 *18 | 550 | 360 | 480 | |||
СК9 -50/10 | 4 | 305 | 1055 | 2,8 | 62* 45* 75 | 40*40 *40*40 | 105* 900* 105 | 40*70* 75*22 *18 | 550 | 420 | 540 | |||
СК9 -63/10 | 4 | 370 | 1280 | 2,7 | 75* 50* 76 | 40*40 *40*45 | 105* 10* 115 | 40*71* 76*24 *19 | 550 | 530 | 650 | |||
СК9 -80/10 | 4 | 415 | 1460 г. | 2.6 | 75* 50* 76 | 40*40 *40*45 | 110* 100* 115 | 40*71* 76*25 *20 | 550 | 640 | 760 | |||
СК9 -100/10 | 4 | 450 | 1665 г. | 2.4 | 75* 50* 89 | 40*40 *40*45 | 115* 110* 125 | 40*80* 89*25 *20 | 550 | 785 | 905 | |||
СК9 -125/10 | 4 | 530 | 1955 год | 2.2 | 106* 60* 102 | 55*55 *55*55 | 135* 105* 120 | 55*97* 102*32 *26 | 550 | 860 | 1160 | |||
СК9 -160/10 | 4 | 610 | 2250 | 2.2 | 106* 60* 106 | 55*55 *55*55 | 140* 105* 125 | 55*102* 106*32 *26 | 550 | 930 | 12:30 | |||
СК9 -200/10 | 4 | 700 | 2675 | 2 | 106* 71* 112 | 66*66 *66*66 | 145* 110* 135 | 66*106* 112*32 *27 | 550 | 1150 | 1460 г. | |||
СК9 -250/10 | 4 | 810 | 2920 | 2 | 110* 71* 114 | 66*66 *66*66 | 150* 115* 140 | 66*111* 114*32 *28 | 550 | 1290 | 1600 | |||
SC9- 315/10 | 4 | 990 | 3670 | 1,8 | 115* 71* 120 | 66*66 *66*66 | 150* 120* 145 | 66*115* 120*33 *28 | 660 | 1440 | 1750 г. | |||
SC9- 400/10 | 4 | 1100 | 4220 | 1,8 | 126* 87* 129 | 66*66 *66*82 | 160* 125* 160 | 66*120* 129*36 *32 | 660 | 1680 г. | 2040 год | |||
SC9- 500/10 | 4 | 1305 | 5170 | 1,8 | 129* 87* 136 | 82*82 *82*82 | 160* 130* 165 | 82*129* 136*37 *33 | 660 | 1840 г. | 2200 | |||
SC9- 630/10 | 6 | 1510 г. | 6220 | 1,6 | 145* 87* 142 | 82*82 *82*82 | 180* 130* 170 | 82*135* 142*36 *32 | 820 | 2280 | 2660 | |||
SC9- 630/10 | 6 | 1460 г. | 6310 | 1,6 | 150* 87* 137 | 82*82 *82*82 | 185* 130* 165 | 82*130* 137*35 *31 | 820 | 2485 | 2860 | |||
SC9- 800/10 | 6 | 1710 г. | 7360 | 1,6 | 155* 87* 157 | 82*82 *82*82 | 190* 130* 180 | 82*148* 157*38 *33 | 820 | 2620 | 3020 | |||
СК(Б)9- 1000/10 | 6 | 1990 год | 8600 | 1,4 | 160* 87* 167 | 82*82 *82*82 | 195* 130* 195 | 82*152* 167*37 *33 | 820 | 3150 | 3550 | |||
СК(Б)9- 1250/10 | 6 | 2350 | 1026 | 1,4 | 168* 112* 177 | 107* 107*107 *107 | 205* 135* 200 | 107*160* 177*39 *34 | 1070 | 3740 | 4150 | |||
СК(Б)9- 1600/10 | 6 | 2755 | 1242 | 1,4 | 175* 112* 186 | 107* 107*107 *107 | 210* 140* 210 | 107*169* 186*41 *37 | 1070 | 4320 | 4750 | |||
СК(Б)9- 2000/10 | 6 | 3735 | 15:30 | 1.2 | 177* 112* 187 | 107* 107*107 *107 | 215* 150* 210 | 107*170* 187*43 *41 | 1070 | 5450 | 5900 | |||
СК(Б)9- 2500/10 | 6 | 4500 | 1818 г. | 1.2 | 187* 112* 195 | 107* 107*107 *107 | 220* 150* 220 | 107*172* 195*44 *42 | 1070 | 6310 | 6760 | |||
СК(Б)9- 3150/10 | 8 | 5780 | 2370 | 1 | 195* 112* 190 | 107* 107*107 *107 | 235* 160* 225 | 107*175* 198*46 *44 | 1070 | 7260 | 7650 | |||
СК(Б)9- 4000/10 | 8 | 6700 | 2850 | 1 | 210* 112* 205 | 107* 107*107 *107 | 240* 160* 230 | 107*185* 205*47 *45 | 1070 | 7985 | 8230 |
